    Message  Franck le Ven 6 Jan - 14:13

    Ces appuies têtes ont été monter depuis le début de production des w108 w109 jusqu'a 1968 je n'ai pas le mois exact , après il faut voir la terminaison du numero de chassis

    On peux donc les retrouver sur 250S, 250SE, 280S, 280SE ,280SEL 300SE, 300SEL, 300SEL 2.8 et 300SEL 6.3

    Voila un tuto permettant d'ajouter l'option a l'avant, (ici il s'agit de ma 230S W111 mais c'est exactement pareil) :

    571 appuie tête avant droit
    572 appuie tête avant gauche

    Cette option fut aussi disponible sur toutes les W110 , W111 et W112 berline , ainsi que sur coupé cabriolet 220SE / 250SE /300SE et les premieres 280se (calendre haute) ainsi que sur les w100

    les references des pattes a fixer dans le sieges sont :

    A 110 975 01 14 pour la gauche
    A 110 975 02 14 pour la droite

    Il faudra aussi 8 vis tête fraisée bombée Diamètre 4 / Longueur 16 (même un peu plus long sa va)

    -1 dévisser les 2 vis cruciformes qui tiennent l'arriere du siege
    Montage appuies tête 1er type Tuto110

    -2 retirer la planche arriere en la faisant couliser vers le bas
    Montage appuies tête 1er type Img_1812

    -3 agrandir avec une perçeuse (foret de 4) les 4 trous déja present
    Montage appuies tête 1er type Img_1825

    Montage appuies tête 1er type Img_1814

    -4 tarauder avec taraud de 5 les 4 trous
    Montage appuies tête 1er type Img_1815

    -5 enlever la partie predecouper dans l'isorel et finir avec emporte piece pour le recouvrement (ici cuir)
    Montage appuies tête 1er type Img_1816

    -6 remonter la planche arriere
    Montage appuies tête 1er type Img_1817

    -7 viser les 2 pattes ,en regardant de bien être en face pas facile
    Montage appuies tête 1er type Img_1819

    Montage appuies tête 1er type Img_1818

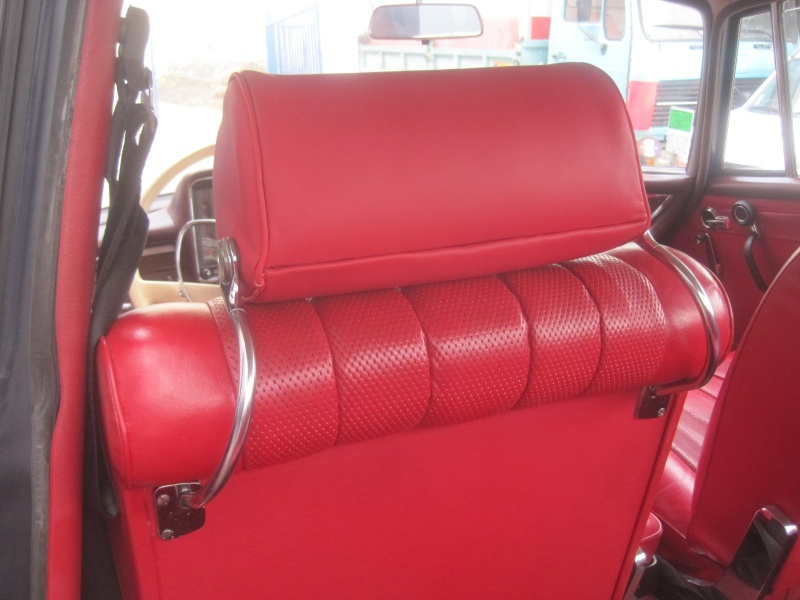

    reste plus qu'a enclancher l'apuie tête
    Montage appuies tête 1er type Img_1820

    Montage appuies tête 1er type Img_1821

    Voici quelques photos :

    Ici une 300SEL 6.3 de 1968 avec le même type d'appuies têtes aux places arrieres vraiment rare !

    Montage appuies tête 1er type Innenr10

    Montage appuies tête 1er type Seite_10

    Montage appuies tête 1er type Hinten10
